    12v升36v-12v转36v1A升压芯片-电源模块

    k8.com科技 2023-03-17 15:31:44 12v升压芯片 1312 ℃ 3 评论

    AH6920 是一款专为升压(12升36v、24v升36) 、升降压设计的单片集成电路,
    可工作在DC5V40V入电压范围 ,低纹波 ,内置功率MOS。内置固定频率振荡
    器与频率补偿电路,简化了电路设计 。 PWM 控 制 环 路 可 以 调 节 占
    空 比 从 0~90%之间线性变化 。内置过电流保护功能EN脚逻辑电平关断功能。


    12v升36v-12v转36v1A升压芯片-电源模块,第1张
    输入电压范围:5V-40V(必须保证设定输出电压高于输入电压)

    输出电压范围:6V-60V(可调)

    输入最大电流:5a

    输入连续工作电流:2A(通风散热条件良好输出电压和输入电压之比不能大于3)

    模块外观尺寸:长*宽*高  4cm*2.0cm*1.5cm

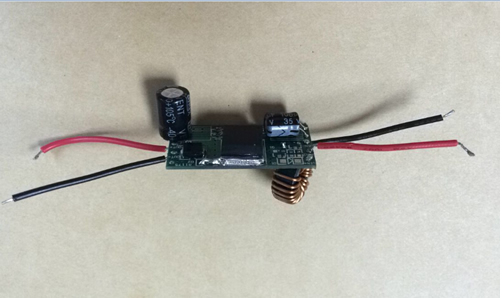

    12v升36v-12v转36v1A升压芯片-电源模块,第2张

    12v升36v AH6920典型应用

     应用

    电流

     效率

    12V升24v

    2A

    88%

    12V升36v

     1A

     92%

    12V升48v

     1A

    92%

    12V升18v

    1.5A

    86%

     12v升19v

     2A

    90%

    也可做升降压:9v-36v升降压12v 1A
